無人值守智能稱重系統

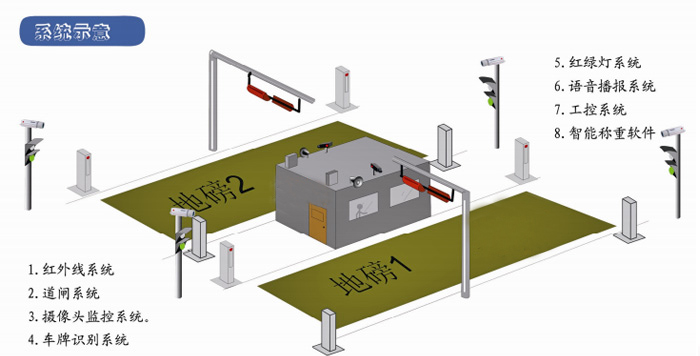

本系統由攝像機、欄桿機、地感線圈、紅綠信號燈、射頻讀卡器、圖象采集卡、照明系統、電腦、打印機等組成。汽車在過磅過程中無須人員看管，自動進行。

無人值守智能稱重系統包括RFID射頻卡系統、道閘、紅綠燈、LED大屏幕顯示系統、視頻監控系統、語音對講系統、遠程打印系統、防遙控作弊器等；后端進行集中存儲，通過網絡打印機在各個磅房遠程輸出磅單；RFID射頻遠距離讀寫卡系統、道路門禁控制系統自動對每輛運輸車輛信息數據采集、進行防作弊檢查、如果過磅流程沒有完成，自動攔截車輛。系統同時配有訂采購、銷售、稱重、質檢、結算、財務接口等模塊。

無人值守智能系統利用微波射頻識別技術、電子汽車衡技術、通訊技術、自動控制技術、數據庫技術、計算機網絡技術、軟件技術，是現代化的智能稱重控制系統。

1、可以完全不需要人工干預（除非機器或軟件出現故障，這時也可以人工稱重）就可以完成自動稱重、自動打印磅單、自動抓拍錄像機的圖像（主要是車牌號）以及錄像的功能。

2、在數據查詢的時候可以在點擊某條記錄時，同時將稱重時的圖像顯示在界面上。

3、可以通過卡號自動調入卡號所對應的車號、司機、貨物名稱、供貨單位和收貨單位等信息。

4、磅房外可設有一個大屏幕顯示器來顯示稱重重量，使駕駛員能夠看到稱重數據。

5、可以設置稱重方式（一次或二次稱重）。如果是一次稱重方式，系統要求預先設置皮重。輸入車號時能夠自動調出車號對應的皮重；如果是二次稱重方式，第二次稱完的時候打印磅單。

6、系統具有多級操作權限管理，防止原始數據被誤改，只有獲得操作權限的人才能更改一些重要參數。只有超級管理員才可以修改稱重數據。

7、 可實現圖像抓拍和視頻監控：當汽車在秤臺上停穩以后，系統會自動保存稱重數據，自動圖像抓拍，可作日后查找的依據。并通過顯示器對稱重過程進行圖像監視。

8、 支持手工稱重。在無人值守稱重出現故障時，可以用人工來稱重，從而不影響汽車稱重。

9、可以對稱重數據進行日統計，月統計及具體時間段的統計?？梢詫蟊?，磅單進行二次修改，即軟件支持二次開發。

1、信息采集速度快：整個系統可實現快速稱重，提高了稱重的效率，免除了排隊過衡的現象。

2、操作簡單方便：車輛過衡稱重時，不必象以前一樣停車后再下來交單，衡器室的操作員也不必再向計算機中輸入信息，為雙方節約了寶貴的時間，也減少了司機下車、司衡員手工輸入信息的不便。

3、堵塞人為操作漏洞：由于采取了自動讀取數據的方式，所有過衡車輛均由計算機自動記錄，免除了人工干預，自動記錄數據，自動核放。

4、安全性高：由于采用了微波自動識別系統中電子標簽提供了全球唯一的不可更改的ID號，這就從根本上消除了復制、偽造、作弊現象。

5、使用時間長：電子標簽采用了無源技術，無需維護，使用壽命長，一般無損壞的情況下可使用10年。

1、稱重主機

推存配置：研華工控機P4 2.8GHz/2g/500G/17寸液晶，如果需要經常錄像，建議硬盤再大一點（如：1TB）；同時建議主板必須選擇好一點的，這樣系統才會更穩定。

2、地感線圈

前一個地感線圈主要檢測汽車的尾部是否已經過了地感線圈，確保汽車完全開上秤臺。汽車開上秤臺以后放下前一個欄桿機的欄桿；當汽車稱重完以后過了后一個欄桿機的地感線圈時，后一個欄桿機的欄桿自動放下，這時汽車已經完全駛出秤臺。

3、智能道閘（欄桿機）

要求秤臺前后各一個欄桿機（特殊需求可以省略欄桿機），控制車輛有序稱重。欄桿機的欄桿上可以加一些交通標志，提醒駕駛員只能從一邊駛入，禁止從另一邊駛入。

4、射頻讀寫器

電子標簽讀寫器具有讀出距離遠（有效讀出距離大于7米），適應移動物體速度快（最快可達160公里/小時），讀出精度高（99.99%以上），對環境適應性強等特點。是智能稱重系統的核心部件。

5、RFID射頻卡（電子標簽）

使用可讀寫電子標簽，電子標簽采用無源工作方式，使用壽命超長，而且為用戶免除了電子標簽維護的問題。電子標簽用特殊進口膠貼于汽車的擋風玻璃上，電子標簽里存有固定的、不可更改的、全球唯一的ID號，具有防拆功能，防止人為調換。

6、攝像機

當汽車開上秤臺時抓拍汽車的圖像（主要是車牌號）存入電腦，同時可以進行錄像。攝像機為彩色攝像機，清晰度480象素。

7、打印機

要求具有能夠自動切紙的票據打印機。

8、紅綠燈

當稱臺上有汽車，即前一個攔道器的欄桿是落下的時候，顯示紅燈；無車時，即前一個攔道器的欄桿是抬起的時候，顯示綠燈。

9、紅外對射儀

在磅體兩端各安裝一對紅外對射儀，紅外線設備通過信號線連接到開關量IO卡。當光束被阻擋時，紅外對射儀將信號發送到開關量IO卡，地磅稱重軟件從開關量輸入卡提取信號，當檢測到報警信號后，系統禁止稱重系統數據保存，稱重流程終止。

　　1、系統管理員將射頻卡發給司機，上面已錄入汽車車號等內容，司機可將卡片貼在汽車前擋風玻璃上。到離秤臺幾米遠時，讀卡器檢測到車輛到來，在判定秤臺上無車輛過磅時，進口欄桿機打開，讓車輛通過，開上秤臺；

　　2、在車輛停穩后，攝像機自動拍下車輛車號的照片，保存在電腦里；

　　3、電腦讀取儀表的稱重數據并保存；

　　4、稱重完畢，出口欄桿機抬起，讓汽車駛出秤臺；

　　5、在出口處，放置一臺磅單打印機，司機撕下打印好的磅單后離開；

　　6、系統可以聯網運行，遠距離傳送數據和圖像資料；

稱量范圍：30T-10kg     秤臺尺寸：3mX7m   3mX10m

         50T-10kg               3mX14m  3.2mX14m

         80T-20kg               3mX16m  3.2mX16m

         120T-20kg              3mX18m  3.2mX18m

         150T-20kg              3mX20m  3.2mX20m
